Cisterna
Jednoosé fekální cisterny vyrábíme o objemech od 3m3 do 10m3 jako samonosné cisterny ale také s pomocným mezirámem. Vyhodou samonosné cisterny je její nízké těžiště a váha. Výhodou uložení cisterny na mezirám je vyšší životnost a možnost výměny cisterny.

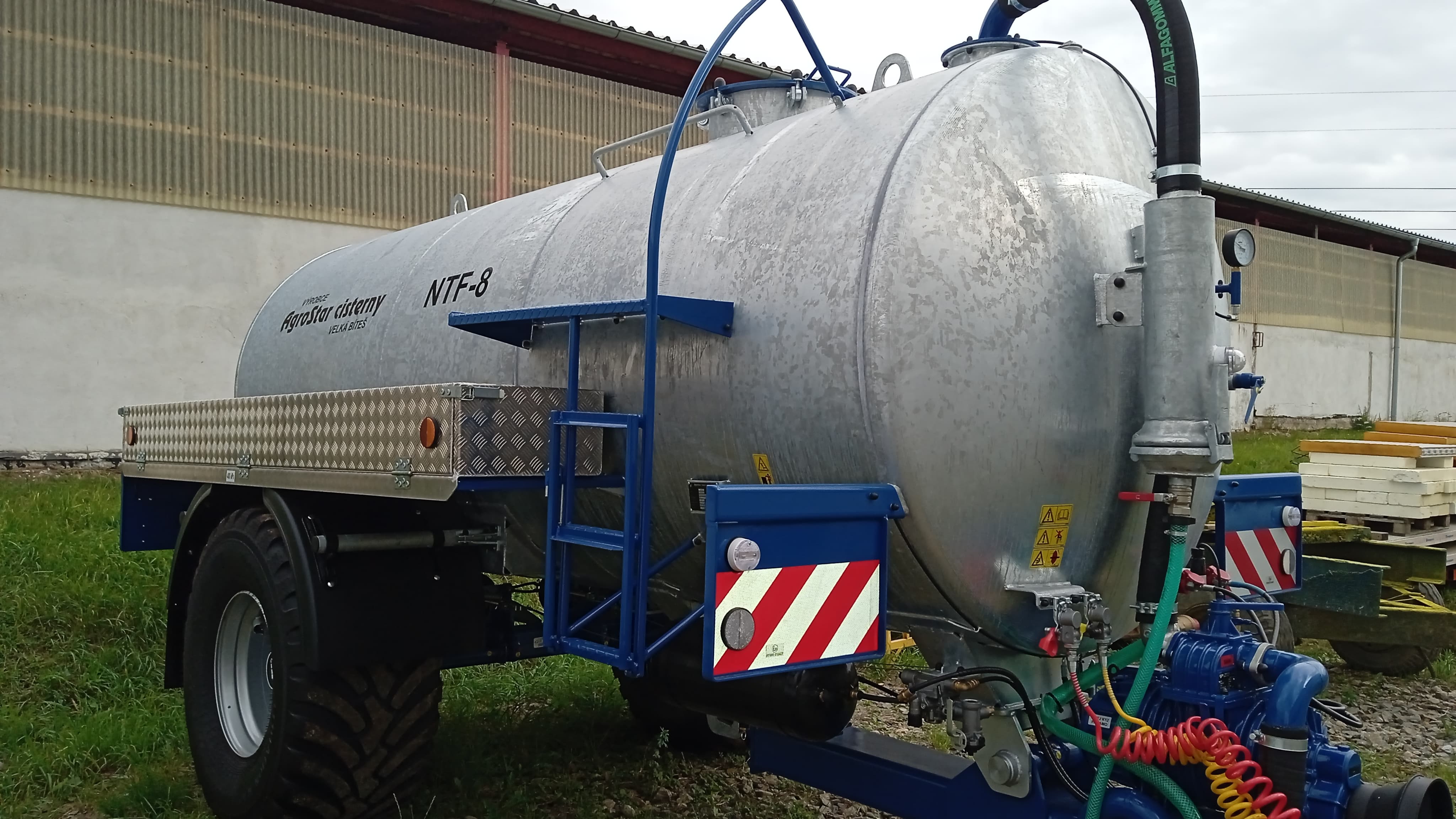

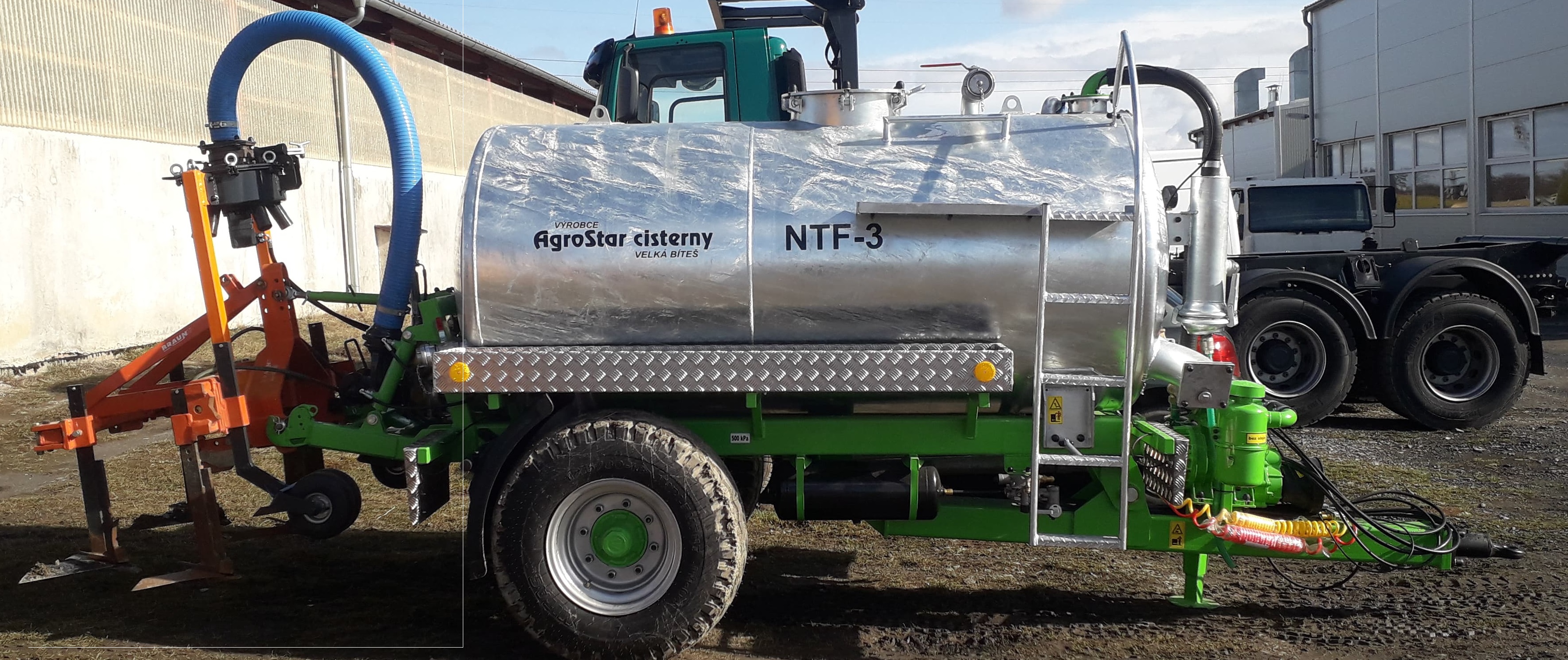

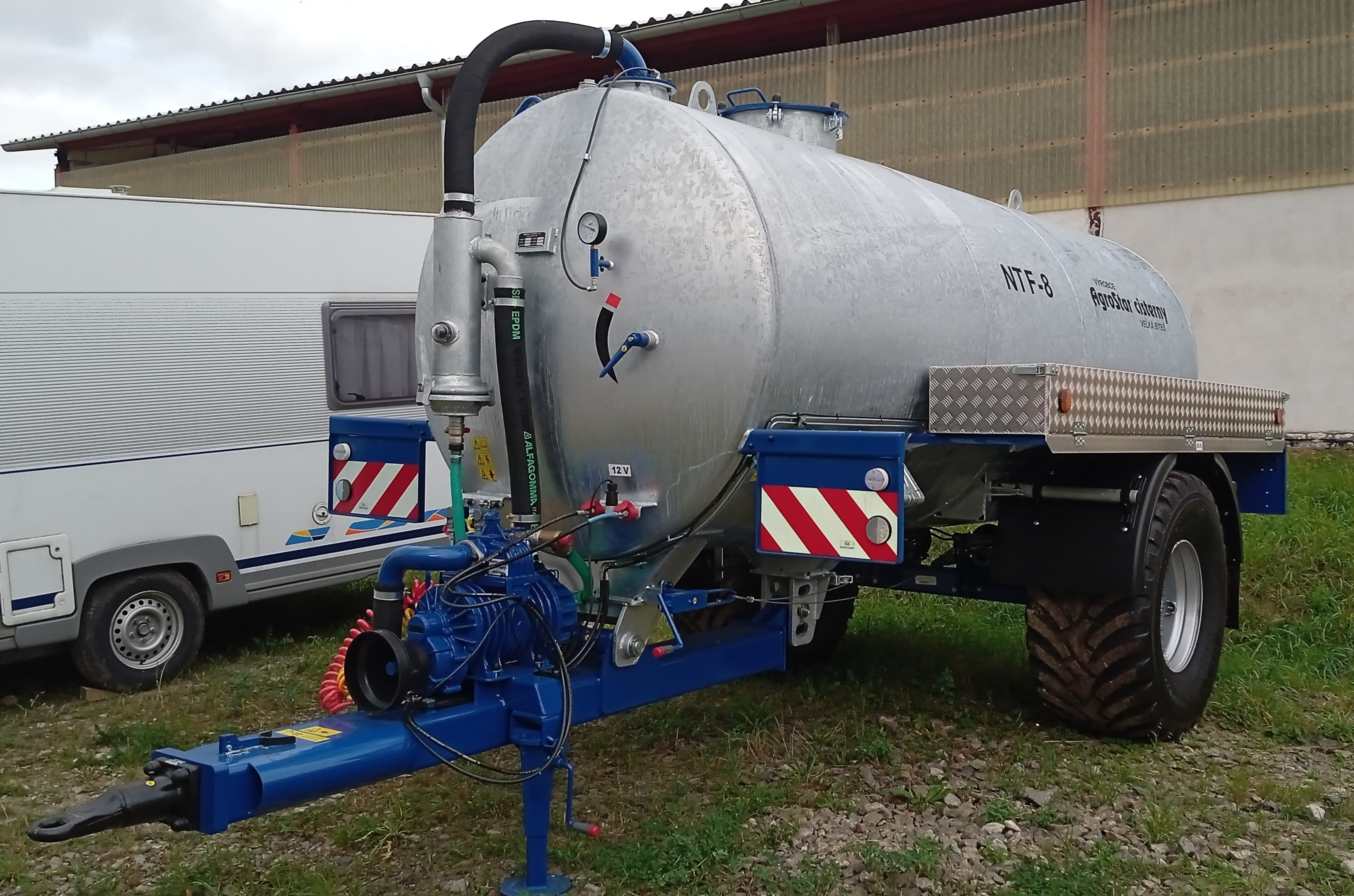

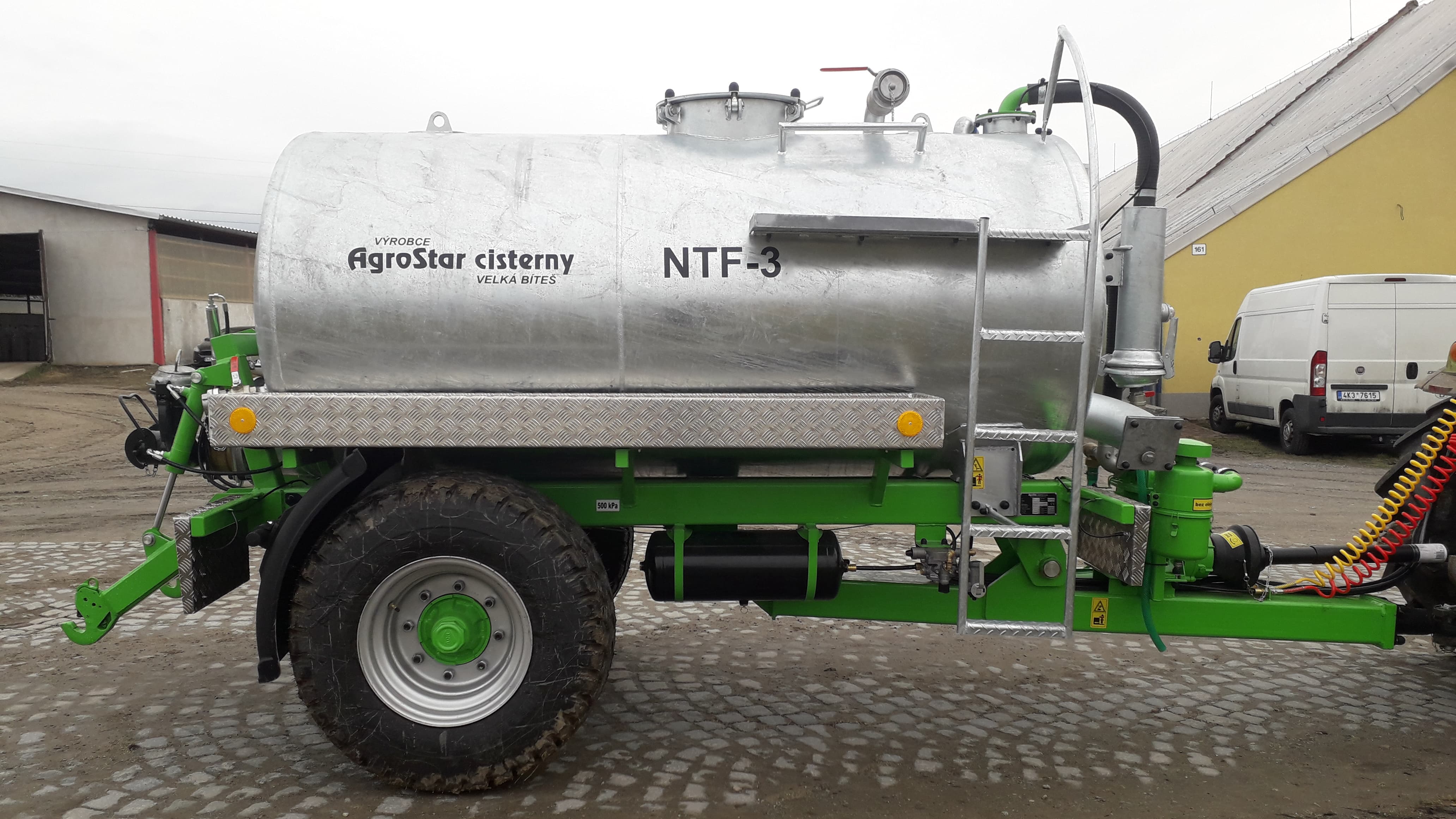

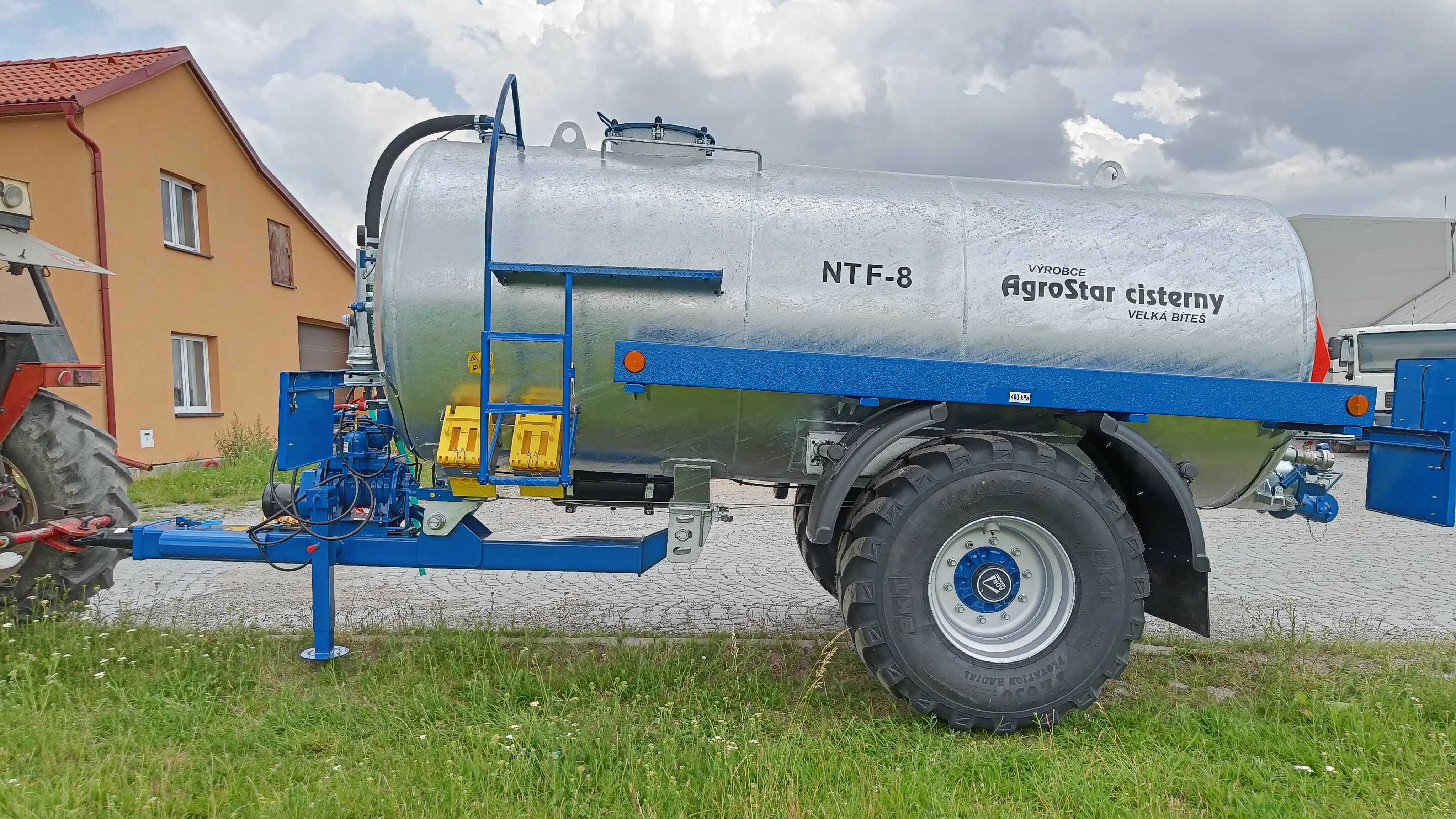

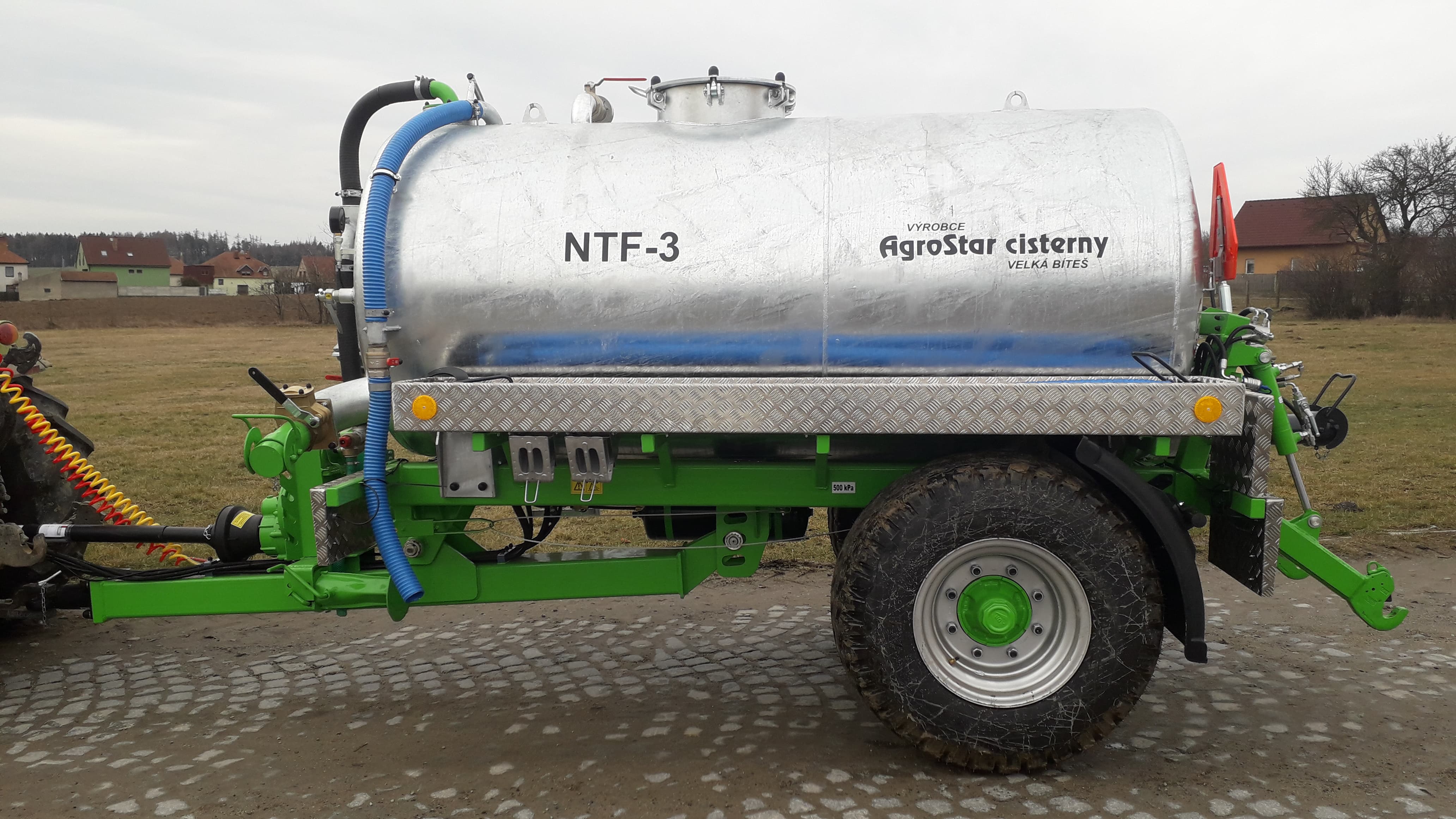

Návěs v provedení se samonosnou cisternou s pevně uloženou nápravou | Návěs v provedení s pomocným mezirámem a odpruženou nápravou |
Cisterny vyrábíme v několika variantách: ocelové nádrže, ocelové zinkované nádrže, ocelové nádrže s vnitřním plastovým nástřikem, sklolaminátové nádrže a nádrže z nerezové oceli. Součástí nádrže jsou vnitřní nebo venkovní výztuhy a 3-4 kusů vlnolamů. Při použití vakuokompresoru vyrábíme ocelové nádrže o tloušťce 5-6 mm v závislosti na objemu, průměru

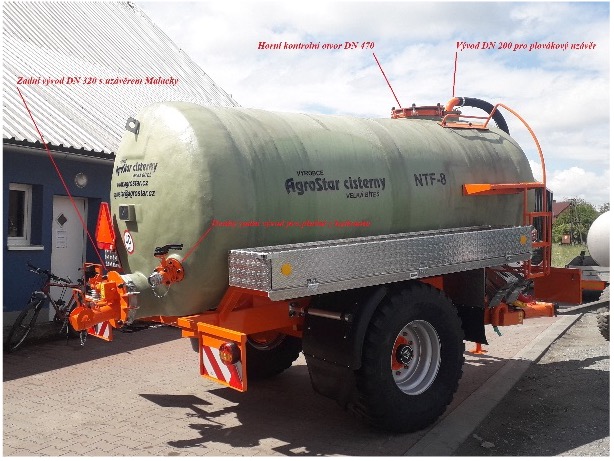

Návěs v provedení se sklolaminátovou cisternou – určená především na DAM. |
cisterny a použitém materiálu. Sklolaminátové (plastové) nádrže dodáváme s tloušťkou 14 mm. Obě varianty je nutné opatřit přetlakovým ventilem a sklolaminátové i ventilem podtlakovým, jelikož se jedná o tlakové nádrže, které ale nepodléhají tlakovým zkouškám ani revizím. Při variantě s čerpadlem je nádrž vyrobena ze slabších materiálů a bez nutnosti pojistných ventilů, protože v cisterně nevzniká tlak

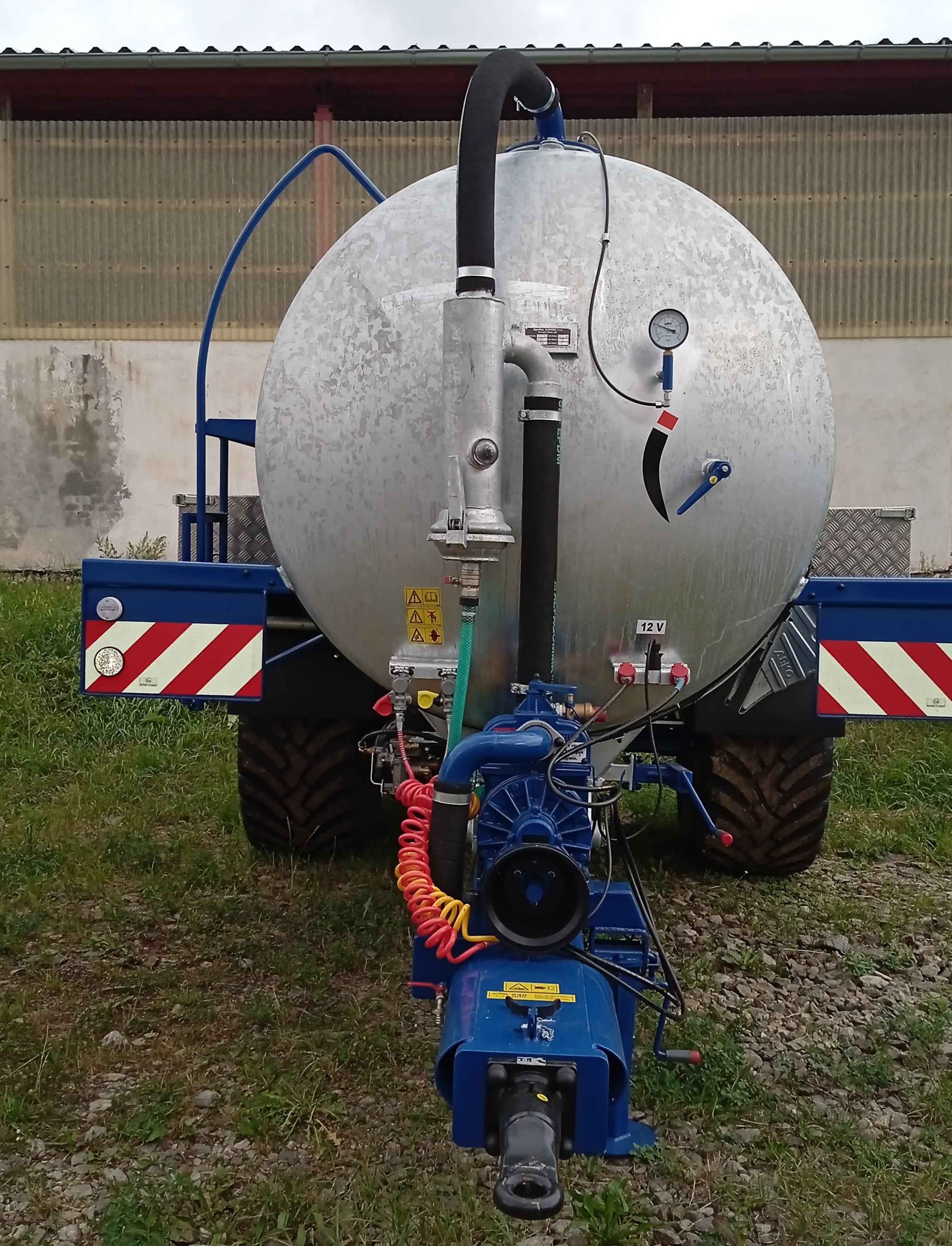

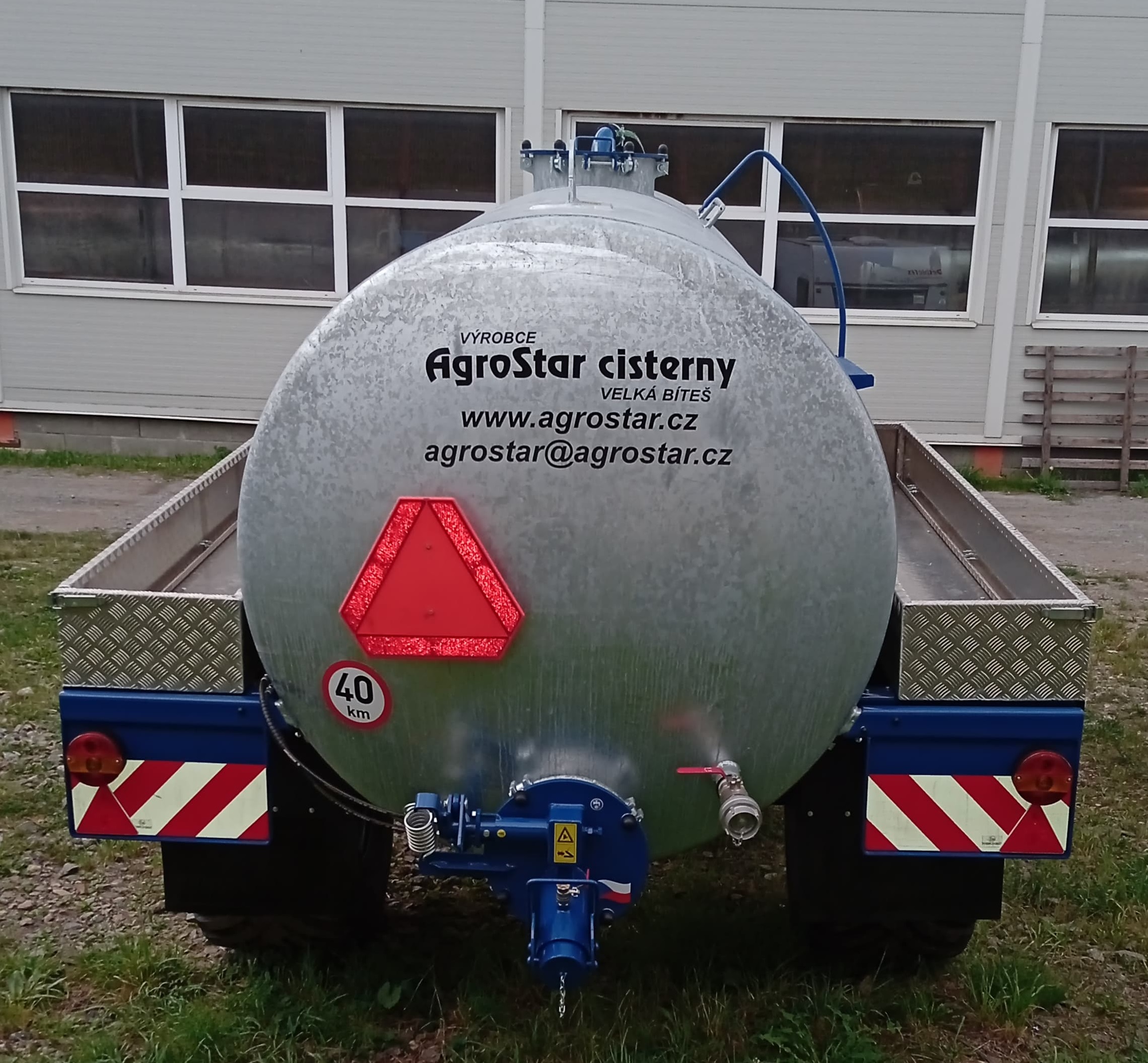

Každá nádrž může být vybavena libovolným počtem vývodů a uzávěrů. V základní výbavě je vybavena těmito vývody: Zadní vývod DN 320 (Malacky), druhý zadní vývod pro napouštění cisterny z hydrantu, horní kontrolní otvor DN 470 a vývod pro plovákový uzávěr nádrže (není u varianty s čerpadlem), dále je nádrž vybavena plovákovým stavoznakem, který ukazuje stav hladiny v cisterně. Další možnosti stavoznaků můžou být například 4´ průhledítka nebo trubicový stavoznak.
Podvozek
Při výrobě dbáme na to, aby naše cisterny měli co nejvyšší životnost a byly bezpečné v provozu, z toho důvodu jsou všechny naše vyrobené podvozky předimenzovány. Součástí každého návěsu jsou dostatečně silné nápravy od výrobce ADR, které standartně ukládáme na pevno k cisterně, ale lze udělat variantu s odpružením nápravy. Dvouhadicové brzdy zaručí dostatečnou brzdnou sílu v každé situaci. Jsou opatřeny regulátorem brzdné síly, vzduchovou ruční brzdou a mechanickou ruční brzdou. Jednoosé cisternové návěsy děláme standardně s neodpruženou ojí se stavitelnou výškou. Ve volitelné výbavě si může zákazník zvolit i odpruženou oj s mechanickými listovými pery. Součástí oje je mechanicky nebo hydraulicky ovládaná odstavná noha.
Vývěva/Čerpadlo

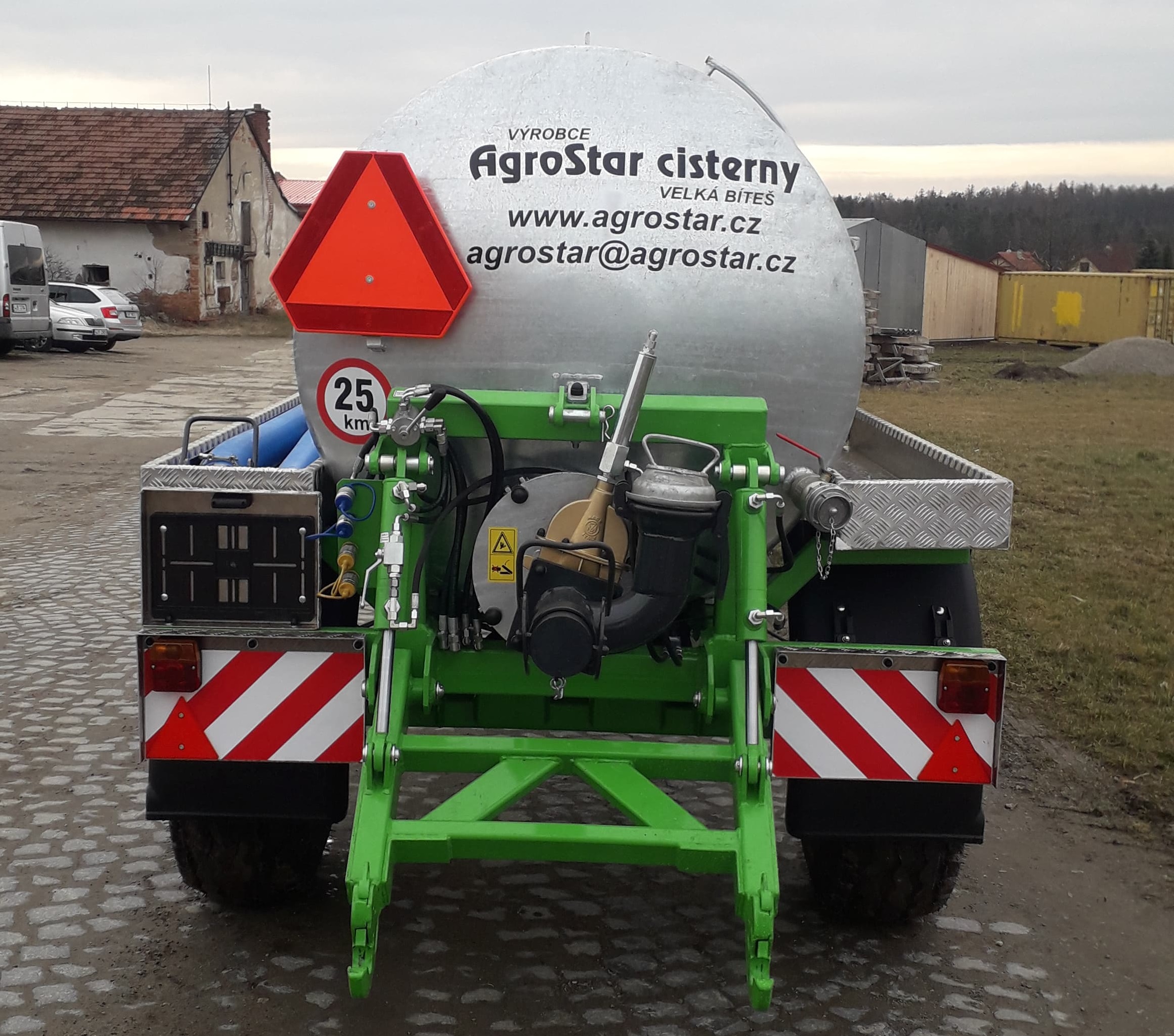

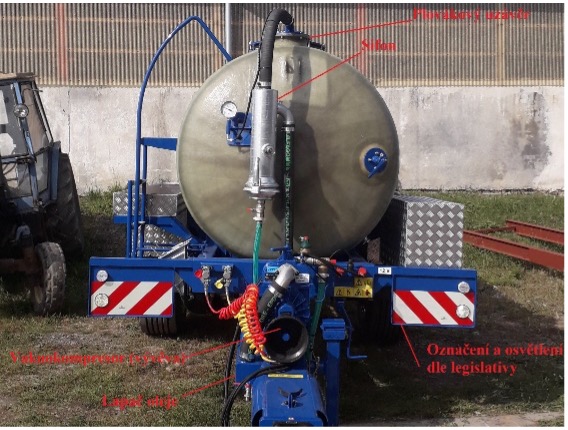

Naše stroje jsou vybaveny dostatečně silným vakuokompresorem nebo čerpadlem v závislosti na objemu nádrže a pracovních podmínkách stroje. Vývěva nebo čerpadlo jsou hnané přes kardan při 540 nebo 1000 ot/min, ale pro náročnější zákazníky lze pohon kardanem nahradit pomocí hydropohonu. Každá vývěva musí mít ochranné komponenty, aby nedocházelo k nasávání kapaliny nebo jinému poškození vývěvy. V první řadě to je plovákový uzávěr, který se při naplnění cisterny automaticky uzavírá a sifon fungující na stejném principu. Další komponenty jsou manometr, odkalovač oleje a přetlakový ventil 0,5 bar + certifikát. Varianta s čerpadlem je opatřená pouze záchytnou skříní (odkameňovač) pro ochranu čerpadla před nebezpečnými předměty.
Další výbava
Součástí standartní výbavy každého stroje je řádné osvětlení a označení stroje dle legislativy, plechová koryta pro odkládání savic, klíny sloužící k zajištění odstaveného stoje, hliníkový rozstřikovač, kardanová hřídel a 2 kusy 2,5metrových savic.
Díky zakázkové výrobě může být fekální cisternový návěs vybaven celou řadou příslušenství, tak aby splňoval všechny zákazníkovy požadavky. Jako jsou různé vývody, uzávěry, celá řada aplikační techniky, od rozstřikovacích koncovek, až po několik druhů aplikátorů (více sekce Aplikátory). Lze si vybrat také z několika druhů sacích ramen (více sekce sací ramena). Se zákazníkem už při tvorbě nabídky navrhneme cisternový návěs na míru.
Technické parametry
Typ |
NTF-3 |
NTF-4 |
NTF-5 |
NTF-6,5 |
NTF-8 |
NTF-9 |
---|---|---|---|---|---|---|
Tloušťka nádrže (mm) |
5 |
5 |
5 |
5 |
6 |
6 |
Průměr nádrže (mm) |
1200 |
1400 |
1400 |
1400 |
1600 |
1600 |
Geometrický objem (litr) |
3760 (3000mm) |
4000 (3000mm) |
5700 (3500mm) |
6950 (4250mm) |
8600 (4000mm) |
9600 (4500mm) |
Vakuokompresor (l/min) |
3600-4350 |
4350-5300 |
5300-6150 |
6150-6500 |
6500-7000 |
8100-9000 |
Náprava |
ADR 60x60 |
ADR 80x80 |
ADR 90x90 |
ADR 110x110 |
ADR 130x130 |
ADR 130x130 |
Pneumatiky |
12,5/80-18 |
14,5/80-18 |
14,5/80-18 |
560/60 x 22,5 |
560/60 x 22,5 |
560/60 x 22,5 |
Max. rychlost (km/h) |
25 |
25 |
25 |
40 |
40 |
40 |
Délka (mm) |
5200 |
5300 |
5900 |
6500 |
6300 |
6500 |
Šířka (mm) |
2200 |
2200 |
2200 |
2550 |
2550 |
2550 |
Výška (mm) |
2000 |
2200 |
2450 |
2600 |
2800 |
2800 |
Váha (kg) |
1800 |
2000 |
2450 |
2600 |
2800 |
2800 |
Údaje v tabulce se týkají strojů v základní výbavě. S volitelnou výbavou se můžou lišit. |
